01光纤检测迎算力洪流

品控能力或成为行业制胜点

随着AI算力需求持续增长，数据中心对高品质光纤需求显著提升。Scale-up柜内互联、Scale-out柜间互联及DCI数据中心互联等应用场景的扩展，推动光纤检测标准不断升级。高精密运动台作为检测系统的关键组成部分，其重要性日益凸显。

通信光纤包层直径通常为125μm，涂覆后外径常见245μm或250μm；高密度布线中，单根光缆内往往集成多根光纤。对于如此细微的传输介质，任何划痕、污渍或端面缺陷，都可能在连接、弯折、振动及长期服役过程中导致插入损耗增大、回波损耗劣化，直接影响链路稳定性。

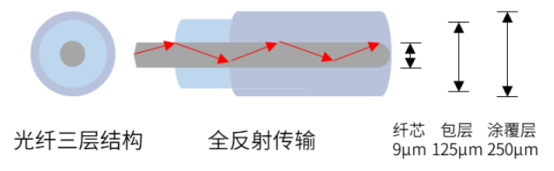

图：标准单模光纤三层结构与光传输原理，纤芯、包层、涂覆层尺寸是光纤几何检测的核心标定指标，微米级尺寸误差会直接干扰光信号稳定传输

需求增长之外，行业竞争也正从单纯的价格博弈，转向对产品质量、稳定性与一致性的综合较量。

02纤毫必较

一根光纤的 “体检” 标准有多严格

光纤检测是光通信行业保障生产质量与链路性能的核心环节，检测维度通常覆盖几何结构、光学性能、表面缺陷以及连接器端面状态等多个方面。

2.1  几何参数检测

光纤几何参数是保障对接耦合效率的基础指标。根据IEC 60793-2-50标准，单模光纤的包层直径标称为125μm，公差±0.7μm；芯包层同心度误差≤0.5μm。模场直径标称为9-11μm，容限约为±1μm（依据CCITT/ITU-T建议）。

图：光纤测试结果图像

此类参数的检测通常采用白光干涉仪或数字全息显微镜，通过成像和图像算法完成参数计算。在这一过程中，运动平台的核心作用是将光纤精准定位至测量区域，并保持每次测量位置的高度一致性。为确保测量结果的重复性和稳定性，运动平台的重复定位精度通常需要达到±200nm以内。

2.2 光学性能测试

光学性能测试是验证光纤信号传输质量的核心环节，覆盖衰减、色散、回波损耗等关键指标。其中，插入损耗的测量精度直接取决于光路对准状态。下图为光纤熔接对准效果与OTDR损耗曲线直观对比：

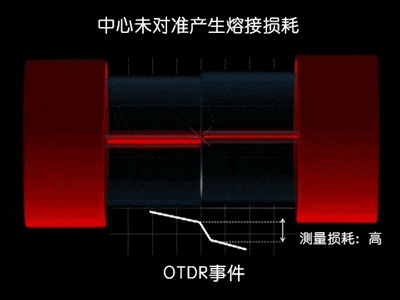

图：正常熔接——                                    图2：中心未对准——

低损耗（OTDR曲线平缓）                      高损耗（OTDR事件明显）

由此可见：定位精度的细微偏差，直接决定光学测试结果的是否合格。

此外，光学性能测试还涉及样品定位、光路切换、探头扫描、光程微调等多种任务。定位精度、动态响应与长期稳定性，共同决定了运动平台能否满足光学测试的严苛要求。

2.3表面缺陷与端面检测

光纤连接器端面的质量检测，是保障链路可靠性的关键环节。根据IEC 61300-3-35标准，单模光纤端面的纤芯区域不允许存在任何划痕或缺陷；多模光纤端面允许存在不超过3μm的划痕，以及最多4处不超过5μm的缺陷。这些肉眼不可见的微小瑕疵，往往正是导致插入损耗增加、回波损耗恶化以及链路失效风险上升的重要因素。

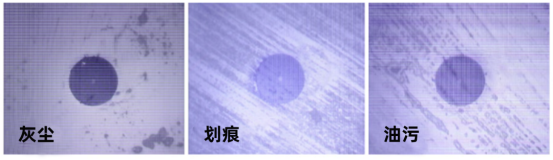

图：端面存在脏污或损伤情况

为检测微米级甚至亚微米级的划痕、凹坑、污渍等瑕疵，检测系统通常要求能够识别最小尺寸≤0.1μm的缺陷，并在XY轴扫描过程中实现Z轴的实时联动对焦。这意味着运动平台不仅需要满足纳米级的步进分辨率，还要具备多轴联动能力，以确保在样品存在翘曲、端面倾斜等情况下，成像焦点始终精确锁定在被测表面。

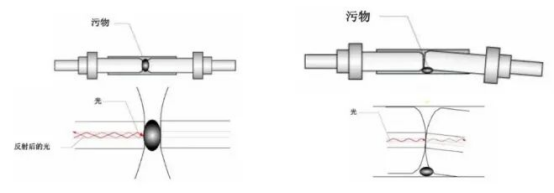

图：光纤连接器端面瑕疵示意图

03传统方案局限

难以匹配高精度检测需求

在光纤检测标准持续升级的背景下，传统步进电机+丝杠传动的运动方案，已逐渐难以匹配高精度检测的需求：

定位精度不足

传统步进电机加丝杠方案难以稳定实现亚微级定位，面对±100nm级检测需求存在明显瓶颈。

动态响应与联动能力欠缺

光纤耦合对准需快速扫描寻峰，传统方案响应慢、耗时长；且无法在XY轴扫描中实时联动Z轴调焦，样品翘曲时易成像模糊。

长期精度稳定性差

热漂移与机械磨损导致精度衰减，批次间数据一致性难以保障。

这些局限，使得行业对新一代高精密运动解决方案的需求日益迫切。

04  OMFA03系列

光通信场景高精密运动解决方案

高精密三维电动平移台OMFA03系列

针对光纤检测中高倍率成像要求高、微小缺陷识别难、人工对准效率低，及弯曲样品或大尺寸样品难以持续对焦等痛点，OMTOOLS推出高精密三维电动平移台OMFA03系列，专为光通信领域光纤耦合、光模块制造、激光加工与测试场景定制，采用X/Y/Z三维正交布局，搭载三相无铁芯线性电机直驱，实现纳米级定位精度与高速动态响应，为光模块量产提供高精度、高稳定性的自动化运动解决方案。

图：高精密三维电动平移台OMFA03系列

4.1核心技术特性

Z轴双平衡气缸系统

采用流量及压力二维流体控制技术，通过双平衡气缸协同供气：

l 气缸承担主体负载，提供稳定基础支撑

l 辅助气缸执行微压动态补偿，抵消气压波动与重力扰动

l 闭环系统实时调节气压输出，保障Z轴稳定运行

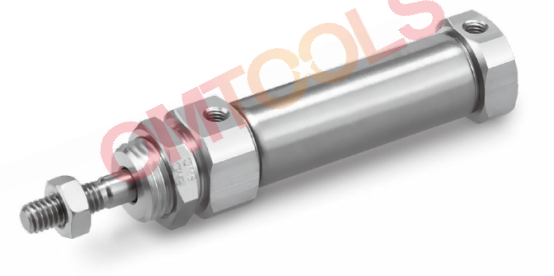

图：Z轴双平衡气缸系统

双平衡气缸将Z轴稳定性提升至纳米级，有效抑制重力沉降与回弹，并提升动态响应性能。

高刚性防蠕动滚柱导轨

XYZ三轴均配备高精度、高刚性防蠕动滚柱导轨，紧凑体积下兼顾高负载、低摩擦、启动顺滑：

l 滚柱接触面积较传统滚珠提升3倍以上，高刚性、低弹性变形

l 搭配特殊预紧结构，消除反向间隙，换向定位精准无偏差

l 全行程运动保持秒级角度跳动精度，台面姿态稳定可控

图：防蠕动滚柱导轨

配合±2μm的水平直线度指标，即使在110mm全行程范围内反复运动，台面姿态始终如一。

低扰动走线设计

采用独立优化的低扰动走线设计，有效卸载弯曲应力和动态串扰：

l 线缆分层独立布线，动力与信号线物理隔离

l 全链路电磁屏蔽，隔绝动态串扰

这一看似 "不起眼" 的设计，却能将运动过程中的线缆干扰降低90%以上，为三轴联动的精度一致性提供保障。

高动态响应

基于仿真与实测数据，针对机械特性进行针对性补偿，大幅提高动态响应性能，缩短定位稳定时间。

三轴独立驱动

默认配置三轴独立驱动，支持用户完全自主的运动控制和应用开发，集成灵活性高。

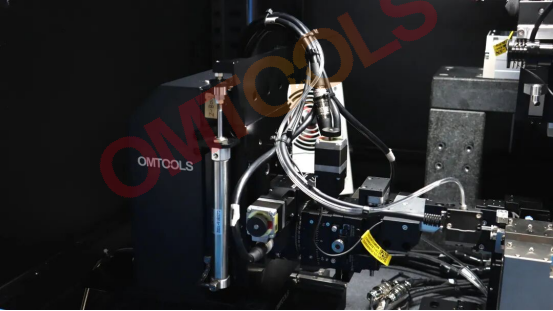

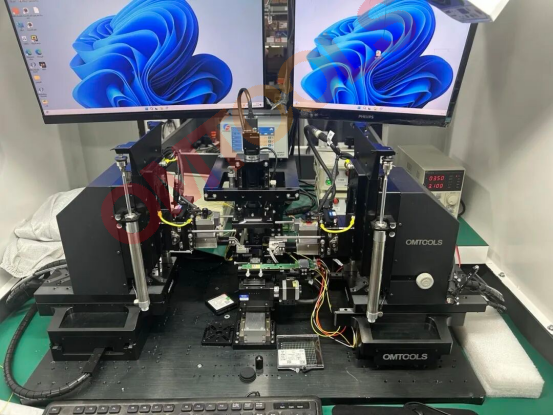

图：OMFA03系列在光纤耦合/对准工序中的现场应用实拍

灵活负载

机械接口设计灵活，可直接兼容搭载多款角位台等负载设备，应用高效灵活，适配多样化检测场景。

4.2  OMFA03A与OMFA03B选型对比

高精密三维电动平移台OMFA03系列分为OMFA03A和OMFA03B两款型号，针对不同场景做了配置分化：

注：最大速度为空载速度，负载增大时最大速度会减小。

05精度验证

雷尼绍激光干涉仪标定

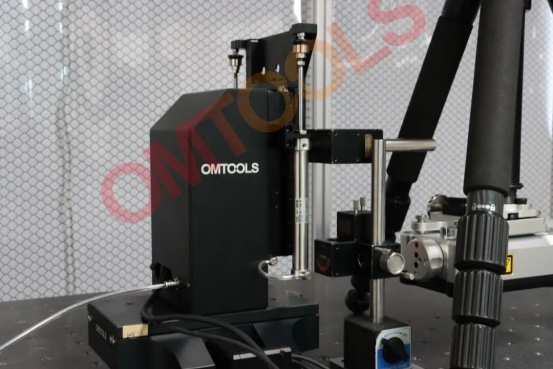

以OMFA03A为例，采用雷尼绍激光干涉仪完成全轴精度标定。该干涉仪依托迈克尔逊干涉原理，通过干涉条纹变化精确解算位移，分辨力可达纳米级；仪器内置环境补偿模块，测量结果可溯源至长度国际标准。

图：雷尼绍激光干涉仪测量OMFA03A精度实拍

5.1 三轴位移精度测试数据

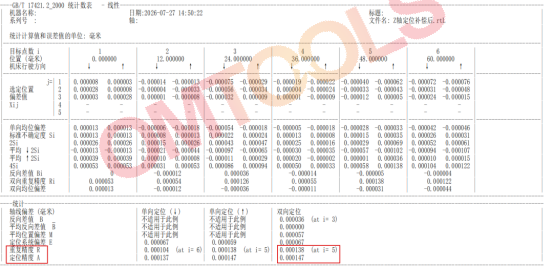

经雷尼绍激光干涉仪全轴标定，OMFA03系列三轴精度测试结果如下：

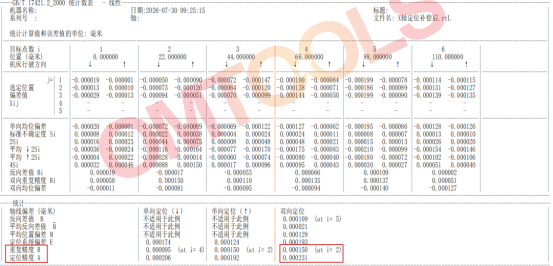

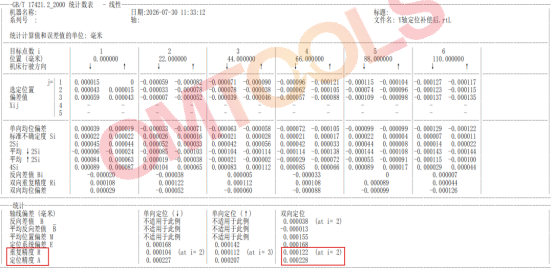

5.2  精度测试报告

X轴测试数据

Y轴测试数据

Z轴测试数据

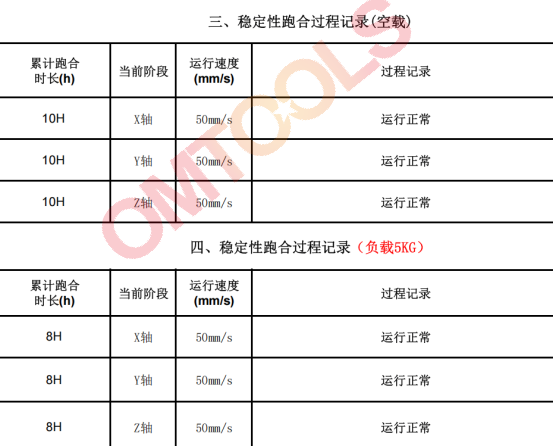

5.3耐久测试报告

经过连续空载及带载耐久运行测试，OMFA03系列未出现精度衰减或漂移现象，展现出优异的长期可靠性。

06量产验证

已全面商业化交付，服务多家头部企业

OMFA03系列已全面商业化并实现规模化量产交付，长期稳定服务于多家国内光通信行业头部企业，产品一致性、交付能力与长期可靠性经批量产线充分验证。

07模块化设计

灵活适配多样化应用场景

此外，OMFA03系列结构设计深度适配不同应用场景，支持多形态灵活部署。

XY轴与Z轴拆分使用

在空间受限或仅需二维定位的应用场景中（如单轴扫描检测、线性光路对准），XY轴可与Z轴分离，灵活适配不同光路布局。

可拓展组建六维运动系统

面对复杂的光纤耦合对准、多工位同步检测等高阶需求，OMFA03系列可与高精度角位台联动组合，构建高精密六维电动平移台，实现更大范围、更高自由度的精密运动控制。

图：OMFA03系列搭配角位台，组合构建六维电动平移台

定制化方案支持

OMTOOLS 提供定制化运动解决方案。针对特殊场景严苛精度需求，可提供超高重复定位精度、高阶误差补偿定制服务，覆盖科研级至量产级多层次应用场景。

AI算力点燃了光纤行业的品质竞速。面对愈发严苛的几何、光学与端面检测要求，OMTOOLS以高精度、高稳定性的自动化运动技术与灵活定制方案，为光器件制造与检测全链路赋能，助力行业应对品质升级的技术挑战。
