从事光学研究，偏振是绕不开的核心课题。偏振到底在 “振动” 什么？线偏振、圆偏振、椭圆偏振如何区分？光路搭建中偏振片、波片又该怎样选型？本文由底层原理讲起，覆盖偏振态判别测量、常用偏振器件选型逻辑，帮您一次性理清偏振相关问题。
01.偏振的本质：光在“晃”什么？
光是一种电磁波，由相互垂直的电场E和磁场B组成。在讨论偏振时，我们只关注电场矢量的方向——因为光电效应、感光、探测等几乎所有光与物质的相互作用，都由电场主导。

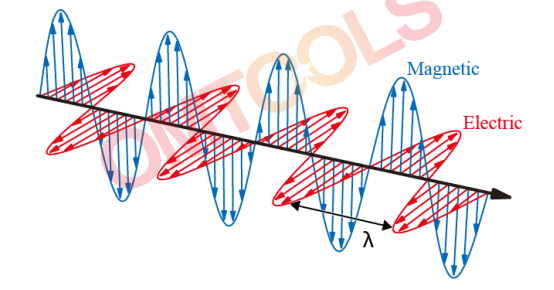

图：电磁波中电场与磁场的空间分布示意图
简单说：偏振描述的就是电场矢量在垂直于光传播方向的平面内的振动方式。
想象你拿一根绳子，手握一端上下甩动——绳子的振动方向就是“偏振方向”。如果只上下甩，那是线偏振；如果画着圈甩，那是圆偏振。这个直觉很重要，后面所有的偏振器件，本质上都在“筛选”或“改造”这个振动方向。
02.偏振态的五种类型
偏振态 | 电场矢量运动 | DOP | 典型来源 |
线偏振 | 固定方向振动 | 100% | 激光器、偏振片透射光 |
圆偏振 | 匀速旋转，大小不变 | 100% | 线偏振+1/4波片（45°） |
椭圆偏振 | 椭圆轨迹运动 | 100% | 线偏振+波片（任意角度） |
部分偏振 | 某方向偏强 | 0~100% | 散射光、非理想激光 |
自然光 | 所有方向均匀分布 | 0 | 太阳光、白炽灯、LED |

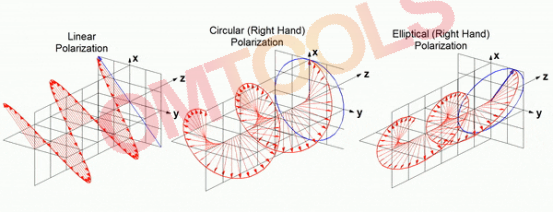

图：光在线偏振、圆偏振、椭圆偏振时的电场矢量振动情形
线偏振光
电场方向固定，如多数激光器输出、反射光中的特定分量。拿偏振片对着天空旋转，看到亮度变化，就是在筛选不同方向的线偏振分量。
圆偏振光
电场端点画圆，分左旋/右旋。线偏振光通过1/4波片，且偏振方向与波片快轴成45°角时，出射即为圆偏振光。用于3D显示、光通信、手性物质检测。
椭圆偏振光
最普遍形式，线偏振和圆偏振都是其特例。线偏振光通过1/4波片，方向与快轴不成45°（也不为0°或90°）时，出射椭圆偏振光。
部分偏振光
光振动在某方向上占优势，但不纯粹。用偏振度（DOP）量化：
03.偏振器件原理：怎么“筛”和怎么“改”
偏振器件分两大类：
l 偏振片负责“筛”——从混合光中提取特定偏振分量；
l 波片负责“改”——改变偏振态；
两者结合，可完成任意偏振调控。
3.1偏振片：筛选偏振方向

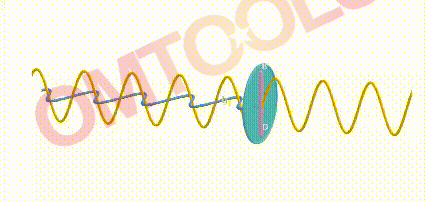

图：偏振片的选择透过性示意图
偏振片的核心作用是从自然光或部分偏振光中提取线偏振光。按工作原理，主要分为两类：
类型 | 吸收型偏振片 | 偏振分束器（PBS） |
典型结构 | 碘掺杂PVA膜（二向色性材料） | 立方体棱镜镀膜，或平板薄膜 |
优点 | 成本低、大面积、使用方便 | 消光比极高（>105:1）、损伤阈值高、可同时输出S和P |
缺点 | 消光比有限（103~104:1）、损伤阈值低 | 成本较高、对角度敏感 |
适用场景 | 教学演示、低功率光路、偏振态初筛 | 高功率激光、精密测量、偏振分析 |
关键选型参数
l 消光比：透射方向与阻断方向光强比，教学>100:1即可，精密测量建议>1000:1。
l 透射率：越高越好，典型85%~95%。
l 适用波段：需覆盖您的激光或光源波长。
l 损伤阈值：高功率激光必须关注，单位W/cm²。
l 通光孔径：需大于光斑直径，留余量。
3.2波片：改造偏振态
利用双折射晶体产生相位差，改变入射光的偏振态。
图：波片结构示意图
类型 | 1/4波片（λ/4） | 1/2波片（λ/2） |
相位延迟 | π/2 | π |
核心用途 | 线偏振↔圆偏振 转换 | 旋转线偏振方向（旋转角=2θ，θ为入射线偏方向与快轴夹角） |
典型应用 | 光隔离器、3D显示、圆偏振生成 | 光束偏振方向调整（无需旋转激光器） |
波片材质选型
类型 | 特点 | 适用场景 |
多级波片 | 厚度大，温度/波长敏感 | 固定波长、恒温实验室 |
零级波片 | 两片胶合，延迟稳定 | 精密测量、波长偏差容忍 |
消色差波片 | 宽波段工作 | 白光、多波长系统 |
超薄零级波片 | 厚度极薄（微米级） | 飞秒激光、超快光学 |
3.3偏振分束器（PBS）
PBS可将入射光按偏振态分成两束——透射P偏振光，反射S偏振光，在偏振分析、光隔离、保偏光纤耦合中必不可少。

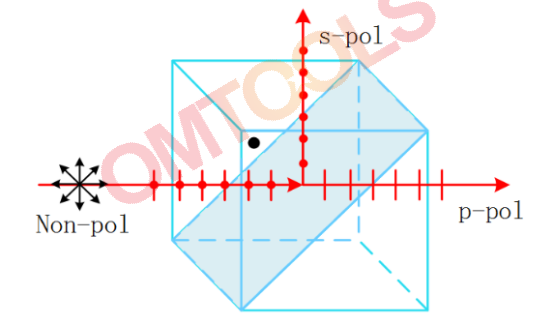

图：偏振分束器原理图
04.偏振测量方法：如何判断光的偏振态？
4.1旋转偏振片法（简易快速）
放置一个偏振片，旋转360°记录透射光强变化：
l 光强恒定 → 自然光 或 圆偏振光（无法区分）
l 两个极大、两个极小（极小接近零）→ 线偏振光
l 两个极大、两个极小（极小不为零）→ 部分偏振光或椭圆偏振光
局限：无法区分圆偏振与自然光，无法测旋向。需配合波片进一步分析。
4.2斯托克斯参数法（完整严谨）
用四个参数（S₀, S₁, S₂, S₃）完整描述任意偏振态：

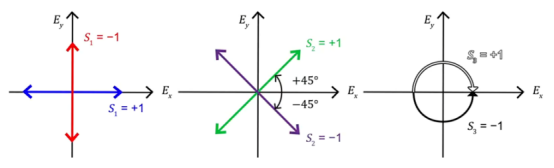

图：斯托克斯参数 S₁、S₂、S₃ 对应的偏振态示意图
l S₀：总光强
l S₁：水平（0°）与垂直（90°）线偏振分量差
l S₂：+45°与-45°线偏振分量差
l S₃：右旋与左旋圆偏振分量差
标准测量步骤（共6次光强测量）

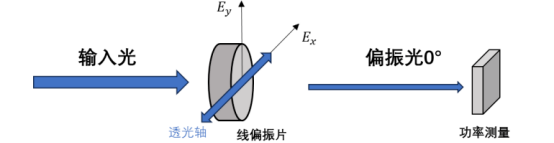

图：无波片测量光路示意图

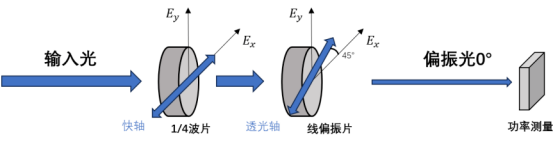

图：S₃ 测量光路示意图
序号 | 偏振片角度 | 1/4波片状态 | 测得光强 |
1 | 0° | 无 | I(0°) |
2 | 90° | 无 | I(90°) |
3 | 45° | 无 | I(45°) |
4 | 135° | 无 | I(135°) |
5 | 45° | 快轴水平（0°） | I45,0 |
6 | -45°（即135°） | 快轴水平（0°） | I-45,0 |
注：第5、6次测量中，1/4波片快轴保持水平，偏振片分别置于45°和-45°，这是国际通用方法，用于提取圆偏振分量。
计算斯托克斯参数
偏振度（DOP）
该方法可确定旋向、椭率、方位角，是国际标准化的偏振测量方法。
两种方法对比
维度 | 旋转偏振片法 | 斯托克斯参数法 |
操作难度 | 简单 | 中等 |
信息完整度 | 仅线偏振信息 | 完整偏振态（含旋向、椭率） |
测圆偏振 | ❌️ | ✅️ |
测旋向 | ❌️ | ✅️ |
适用场景 | 快速判断、教学 | 精密测量、科研 |
设备需求 | 偏振片+光功率计 | 偏振片+波片+光功率计 |
05.场景化选型参考
应用场景 | 推荐偏振片 | 推荐波片 |
低功率教学演示 | 吸收型偏振片（消光比>100:1即可） | 多级波片 |
高功率激光光路 | 反射型偏振分束器（PBS），损伤阈值高 | 零级波片（石英晶体，损伤阈值远高于胶合型） |
精密偏振测量/偏振态分析 | 高消光比PBS（消光比 > 1000:1） | 零级波片或消色差波片（根据波长选择） |
宽带/多波长系统 | 宽带PBS 或 薄膜偏振片 | 消色差波片（石英+氟化镁胶合，覆盖300~2700nm） |
空间受限的紧凑光路 | 薄膜偏振片（厚度<1mm）或小孔径PBS | 超薄零级波片（厚度可至几十微米） |
06.偏振光路搭建小贴士
标定偏振片透射轴
外壳标记未必完全精准，建议用已知线偏振光（如激光器）标定后再使用。
精确对准波片快轴
角度偏差1°就可能使圆偏振变椭圆，尤其1/4波片，建议配合精密旋转安装座。
温度漂移不可忽视
多级波片对温度敏感（约0.1 nm/°C延迟漂移），精密测量选零级或加装温控。
反射会改变偏振态
金属反射会引入相位差，线偏振可能变椭圆偏振。高精度场景建议使用保偏反射镜或减少反射次数。
确认光源偏振稳定性
部分激光器偏振态随温度和电流波动，精密测量前先验证光源稳定性。
07.OMTOOLS偏振器件选型推荐
OMTOOLS 提供从入门级到高端科研级的全套偏振控制解决方案，覆盖教学、工业、科研各场景。
7.1偏振片
推荐产品 | 薄膜线性偏振片 |
图片 |
|
主要特点 | 高消光比、大入射角 |
适用场景 | 适用于低功耗应用场景产生特定偏振方向的线偏振光束 |
产品二维码 |
|
7.2分光与偏振调控
推荐产品 | 宽带偏振分束立方 | 高功率激光线偏振分束立方 | 可调激光线偏振分束器 | 可调圆偏振分束器 |
产品图 |
| |
|
|
主要特点 | 宽波段(多种波段可选)、通用性强 | 高消光比(>2000:1)、高损伤阈值、紫外熔融石英材质 | 高功率适用、分光比连续可调（波片+高功率PBS组合） | 偏振态连续可调（波片+PBS组合） |
适用场景 | 宽带光源、多波长系统 | 高功率激光系统、精密偏振分析 | 高功率激光衰减、可变分束控制 | 量子光学、磁光实验等需任意偏振态的场景 |
7.3波片
推荐产品 | 空气隙零级波片 (1/2或1/4) | 消色差波片 (1/2或1/4) | 石英多级波片 (1/2或1/4) |
产品图 |
|
|
|
主要特点 | 高损伤阈值、温度稳定性优异 | 宽光谱响应平坦 | 单片石英晶体，厚度较大 |
适用场景 | 高功率激光、精密测量、变温环境 | 白光、多波长系统 | 固定波长、恒温环境 |
7.4适配偏振器件的光学调整架

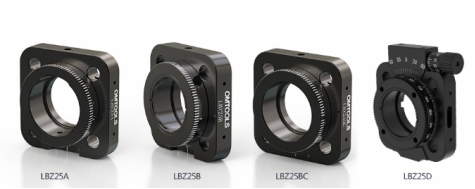

推荐产品 | 30mm同轴旋转调整架 |
产品图 |
|
主要特点 | 专为偏振光路设计，可实现360°精密旋转与锁定，兼容30mm笼式系统 |
适用场景 | 用于光路中偏振片、波片等元件精密角度调节 |
