OMTOOLS高功率激光线偏振分束立方由两块紫外熔融石英直角棱镜组成，适用于高功率的入射非偏振光分离出两束垂直传播的线偏振光。其中一块直角棱镜斜面镀有PBS介质分束膜，棱镜顶端打点标记，所有直角面镀增透膜，两个直角棱镜的斜面之间采用无环氧树脂的光学接触键合而成，可以最大程度地减少吸收和散射损耗。PBS介质分束膜可以反射s偏振光和透过p偏振光。立方体的任意抛光面都可以作为入射面，均可分离出p偏振光和s偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射。OMTOOLS提供12.7mm*12.7mm*12.7mm、20mm*20mm*20mm、25.4mm*25.4mm*25.4mm，三种标准尺寸，260nm-1064nm工作波长可选。OMTOOLS还可提供其他特定波长，尺寸的定制服务，如有需求，请联系技术支持。
材质 紫外熔融石英 | 设计波长 266nm-1550nm |
表面光洁度(划痕/麻点) 40/20 | 消光比 TP:TS>1000:1 |
通光孔径 >90%CA | 透射波前差 λ/4@633nm |
透射效率 TP>95%，TS<0.1% | 反射效率 RS>99.9%，RP<5% |
光束偏离 <3分 | 面形 λ/8@633nm |
OMTOOLS提供260nm-1064nm多种波长可选的高功率激光线偏振分束立方。偏振分束立方顶部带黑圆点的棱镜表示其斜面镀有电介质偏振分光膜。入射光被分成两束正交的线偏振光，p偏振光透射，而s偏振光被反射。四周都可以作为入射面且分离出p偏振光和s偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射。
| 产品型号 | 单价 | 购物车 | |
|---|---|---|---|
|
|
PBB080004 | ￥3080 |
|
|
|
PBB080002 | ￥3080 |
|
|
|
PBB080003 | ￥3080 |
|
|
|
PBB080001 | ￥3080 |
|
|
|
PBB060003 | ￥3160 |
|
|
|
PBB060004 | ￥3160 |
|
|
|
PBB040004 | ￥2750 |
|
|
|
PBB060002 | ￥3160 |
|
|
|
PBB040001 | ￥2750 |
|
|
|
PBB040002 | ￥2750 |
|
|
|
PBB040003 | ￥2750 |
|

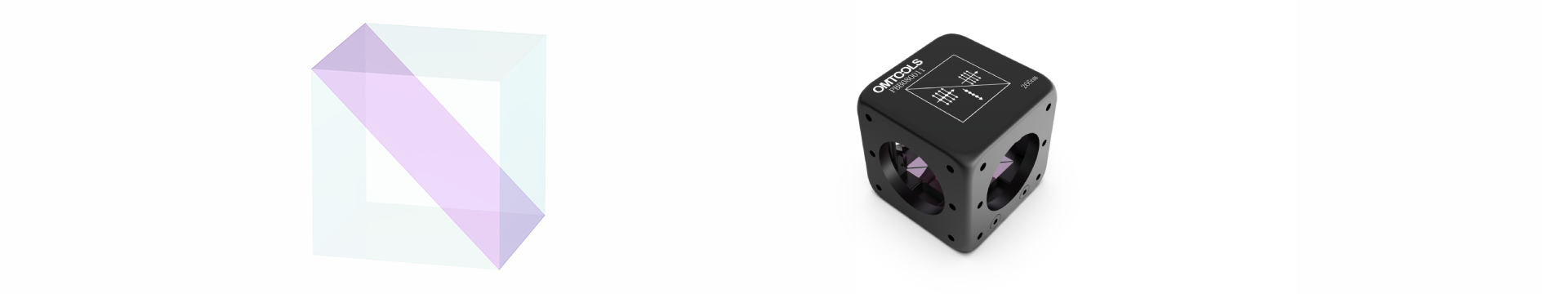

OMTOOLS将25.4mm*25.4mm*25.4mm的宽带偏振分束立方体安装在兼容30mm同轴系统的同轴立方体中。四周提供M3螺纹孔，端口带SM1螺纹孔。立方安装座顶部刻有产品型号和光路走向示意图，方便客户使用。
