产品说明

提供多种光学玻璃基片，模压工艺制造
聚焦或准直光不引入球差
外型小巧，可集成到测量系统中
用途：聚光、准直和探测

OMTOOLS非球面透镜选用多种玻璃类型采用模压工艺制作，模压工艺生产的精密非球面透镜具有生产一致性好，可大批量生产等优点。非球面透镜具有更大的数值孔径（NA）和更小的f数，其曲率从中心到边缘连续变化，通过调整圆锥常数和非球面系数，非球面透镜可以最大限度的消除球差，使光线汇聚到一点，提高光学品质。可用于需要透镜具有小外型、高透射率且能修正球面像差的应用中。OMTOOLS模压非球面透镜有多种焦距、尺寸、数值孔径可选择，单片（无外壳）和有外壳的均可搭配OMTOOLS相应的透镜固定安装架使用。此外，OMTOOLS还提供定制服务，包括尺寸、焦距、镀膜情况等指标，具体定制需求，请您联系OMTOOLS技术支持。

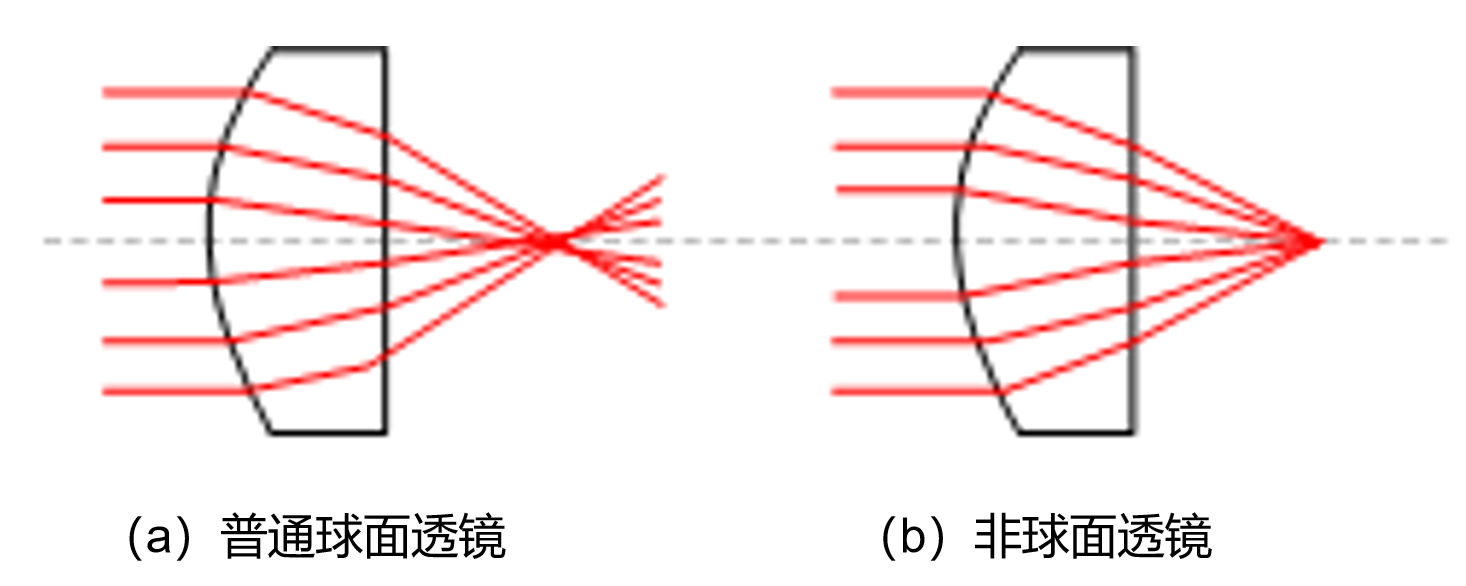

对比图

通用参数

元件直径公差 ±0.015mm	中心厚度公差 ±0.025mm
表面光洁度 40/20	偏心度＜30arcmin
焦距公差 ±1.0 %

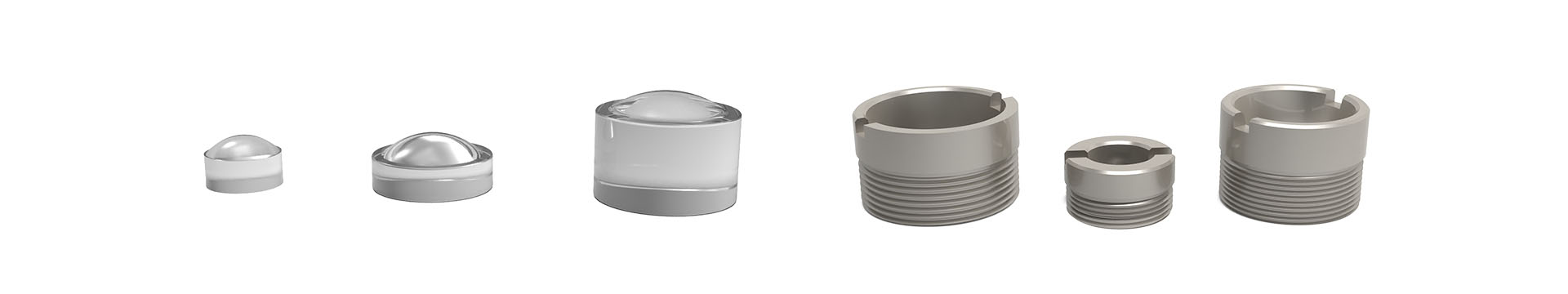

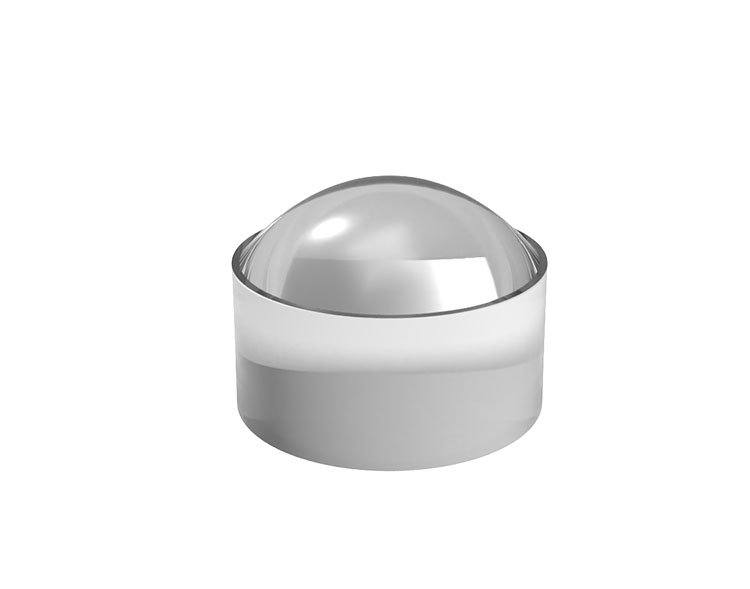

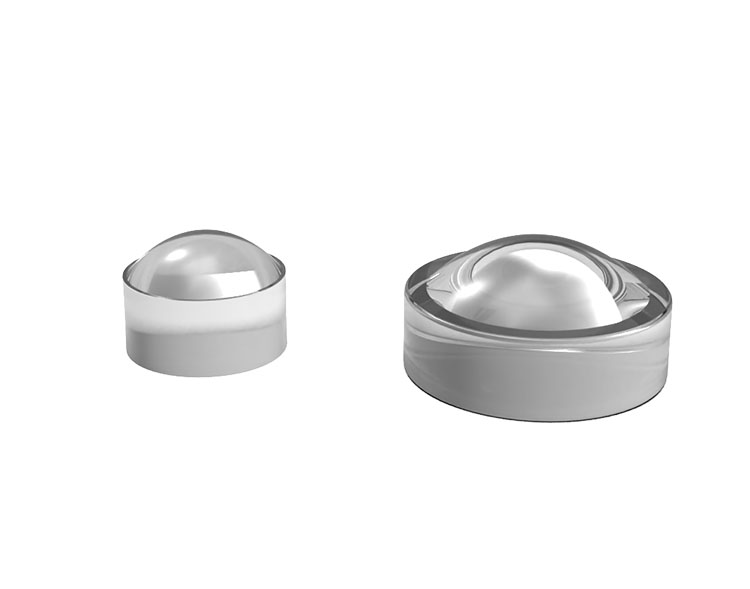

模压非球面透镜，未镀膜，无外壳

基片材料：D-ZK3/ D-LAK6/ D-ZLAF52LA
工作波长：380-2200nm
多种尺寸、焦距可选

OMTOOLS提供多种尺寸、焦距可选的模压非球面透镜。非球面透镜可以修正球面透镜在准直和聚焦系统中所带来的球差。需要注意的是，未镀膜模压非球面透镜虽然有较宽的工作波长，但标称的焦距/工作距离/数值孔径均以设计波长为参考，在其他工作波长下的参数会有所变化，获得具体数值请联系OMTOOLS技术支持。

产品型号	直径	焦距	数值孔径（NA）	单价	发货日期
MAL080000	4.700mm	4.50mm	0.40	￥311	请联系客服
MAL090000	4.700mm	6.20mm	0.30	￥311	请联系客服
MAL070000	4.500mm	2.75mm	0.55	￥311	请联系客服
MAL030000	2.650mm	1.49mm	0.53	￥457	请联系客服
MAL040000	3.000mm	2.00mm	0.50	￥311	请联系客服
MAL060000	4.000mm	2.98mm	0.52	￥457	请联系客服
MAL050000	4.000mm	2.80mm	0.60	￥311	请联系客服
MAL020000	2.400mm	1.45mm	0.58	￥311	请联系客服
MAL010000	2.000mm	5.00mm	0.15	￥457	请联系客服
MAL100000	6.000mm	4.60mm	0.50	￥311	请联系客服
MAL110000	6.325mm	3.10mm	0.77	￥525	请联系客服
MAL120000	6.325mm	4.03mm	0.64	￥457	请联系客服
MAL130000	6.325mm	4.00mm	0.60	￥537	请联系客服
MAL140000	6.325mm	4.00mm	0.62	￥537	请联系客服
MAL150000	6.325mm	4.50mm	0.55	￥457	请联系客服
MAL160000	6.325mm	9.60mm	0.30	￥311	请联系客服
MAL170000	6.325mm	11.00mm	0.24	￥311	请联系客服
MAL180000	6.325mm	13.86mm	0.18	￥457	请联系客服
MAL190000	6.500mm	15.29mm	0.16	￥457	请联系客服
MAL200000	6.500mm	18.40mm	0.15	￥457	请联系客服
MAL210000	7.200mm	5.50mm	0.60	￥537	请联系客服
MAL220000	7.200mm	6.20mm	0.40	￥537	请联系客服
MAL230000	7.200mm	11.00mm	0.25	￥457	请联系客服
MAL240000	7.200mm	11.00mm	0.30	￥311	请联系客服
MAL250000	9.936mm	8.00mm	0.50	￥613	请联系客服

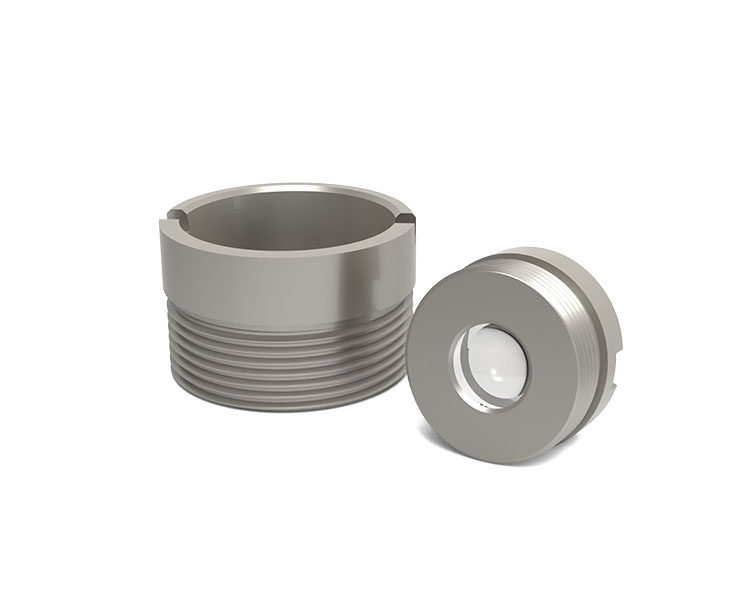

模压非球面透镜，未镀膜，有外壳

基片材料：D-ZK3/ D-LAK6/ D-ZLAF52LA
工作波长：380-2200nm
多种尺寸、焦距可选
外壳带扳手槽，方便透镜的装取

OMTOOLS提供多种尺寸、焦距可选的有外壳的模压非球面透镜，配有M6/8/9/12螺纹孔方便安装。非球面透镜可以修正球面透镜在准直和聚焦系统中所带来的球差。需要注意的是，未镀膜模压非球面透镜虽然有较宽的工作波长，但标称的焦距/工作距离/数值孔径均以设计波长为参考，在其他工作波长下的参数会有所变化，获得具体数值请联系OMTOOLS技术支持。

产品型号	直径	焦距	数值孔径（NA）	单价	发货日期
MAL251200	9.936mm	8.00mm	0.50	￥692	请联系客服
MAL010600	2.000mm	5.00mm	0.15	￥599	请联系客服
MAL020600	2.400mm	1.45mm	0.58	￥483	请联系客服
MAL030600	2.650mm	1.49mm	0.53	￥599	请联系客服
MAL040600	3.000mm	2.00mm	0.50	￥483	请联系客服
MAL050800	4.000mm	2.80mm	0.60	￥483	请联系客服
MAL060800	4.000mm	2.98mm	0.52	￥599	请联系客服
MAL090800	4.700mm	6.20mm	0.30	￥483	请联系客服
MAL100900	6.000mm	4.60mm	0.50	￥483	请联系客服
MAL110900	6.325mm	3.10mm	0.77	￥658	请联系客服
MAL120900	6.325mm	4.03mm	0.64	￥599	请联系客服
MAL130900	6.325mm	4.03mm	0.60	￥658	请联系客服
MAL140900	6.325mm	4.00mm	0.62	￥658	请联系客服
MAL150900	6.325mm	4.50mm	0.55	￥599	请联系客服
MAL160900	6.325mm	9.60mm	0.30	￥483	请联系客服
MAL170900	6.325mm	11.00mm	0.24	￥483	请联系客服
MAL180900	6.325mm	13.86mm	0.18	￥599	请联系客服
MAL190900	6.500mm	15.29mm	0.16	￥599	请联系客服
MAL200900	7.200mm	6.20mm	0.40	￥599	请联系客服
MAL210900	7.200mm	5.50mm	0.60	￥658	请联系客服
MAL220900	7.200mm	11.00mm	0.30	￥658	请联系客服
MAL240900	7.200mm	11.00mm	0.30	￥483	请联系客服
MAL230900	7.200mm	11.00mm	0.25	￥599	请联系客服
MAL070800	4.500mm	2.75mm	0.55	￥483	请联系客服
MAL080800	4.700mm	4.50mm	0.40	￥483	请联系客服
